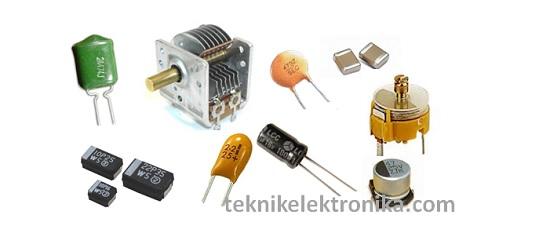

Simbol dan Fungsi Kapasitor beserta jenis-jenisnya – Kapasitor (Capacitor) atau disebut juga dengan Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad. Satuan Kapasitor tersebut diambil dari nama penemunya yaitu Michael Faraday (1791 ~ 1867) yang berasal dari Inggris. Namun Farad adalah

satuan yang sangat besar, oleh karena itu pada umumnya Kapasitor yang digunakan dalam peralatan Elektronika adalah satuan Farad yang dikecilkan menjadi pikoFarad, NanoFarad dan MicroFarad.

Konversi Satuan Farad adalah sebagai berikut :

1 Farad = 1.000.000µF (mikro Farad)
1µF = 1.000nF (nano Farad)
1µF = 1.000.000pF (piko Farad)
1nF = 1.000pF (piko Farad)

Kapasitor merupakan Komponen Elektronika yang terdiri dari 2 pelat konduktor yang pada umumnya adalah terbuat dari logam dan sebuah Isolator diantaranya sebagai pemisah. Dalam Rangkaian Elektronika, Kapasitor disingkat dengan huruf “C”.

Jenis-Jenis Kapasitor

Berdasarkan bahan Isolator dan nilainya, Kapasitor dapat dibagi menjadi 2 Jenis yaitu Kapasitor Nilai Tetap dan Kapasitor Variabel. Berikut ini adalah penjelasan singkatnya untuk masing-masing jenis Kapasitor :

A. KAPASITOR NILAI TETAP (FIXED CAPACITOR)

Kapasitor Nilai Tetap atau Fixed Capacitor adalah Kapasitor yang nilainya konstan atau tidak berubah-ubah. Berikut ini adalah Jenis-jenis Kapasitor yang nilainya Tetap :

1. Kapasitor Keramik (Ceramic Capasitor)

Kapasitor Keramik adalah Kapasitor yang Isolatornya terbuat dari Keramik dan berbentuk bulat tipis ataupun persegi empat. Kapasitor Keramik tidak memiliki arah atau polaritas, jadi dapat dipasang bolak-balik dalam rangkaian Elektronika. Pada umumnya, Nilai Kapasitor Keramik berkisar antara 1pf sampai 0.01µF.

Kapasitor yang berbentuk Chip (Chip Capasitor) umumnya terbuat dari bahan Keramik yang dikemas sangat kecil untuk memenuhi kebutuhan peralatan Elektronik yang dirancang makin kecil dan dapat dipasang oleh Mesin Produksi SMT (Surface Mount Technology) yang berkecepatan tinggi.

2. Kapasitor Polyester (Polyester Capacitor)

Kapasitor Polyester adalah kapasitor yang isolatornya terbuat dari Polyester dengan bentuk persegi empat. Kapasitor Polyester dapat dipasang terbalik dalam rangkaian Elektronika (tidak memiliki polaritas arah)

3. Kapasitor Kertas (Paper Capacitor)

Kapasitor Kertas adalah kapasitor yang isolatornya terbuat dari Kertas dan pada umumnya nilai kapasitor kertas berkisar diantara 300pf sampai 4µF. Kapasitor Kertas tidak memiliki polaritas arah atau dapat dipasang bolak balik dalam Rangkaian Elektronika.

4. Kapasitor Mika (Mica Capacitor)

Kapasitor Mika adalah kapasitor yang bahan Isolatornya terbuat dari bahan Mika. Nilai Kapasitor Mika pada umumnya berkisar antara 50pF sampai 0.02µF. Kapasitor Mika juga dapat dipasang bolak balik karena tidak memiliki polaritas arah.

5. Kapasitor Elektrolit (Electrolyte Capacitor)

Kapasitor Elektrolit adalah kapasitor yang bahan Isolatornya terbuat dari Elektrolit (Electrolyte) dan berbentuk Tabung / Silinder. Kapasitor Elektrolit atau disingkat dengan ELCO ini sering dipakai pada Rangkaian Elektronika yang memerlukan Kapasintasi (Capacitance) yang tinggi. Kapasitor Elektrolit yang memiliki Polaritas arah Positif (-) dan Negatif (-) ini menggunakan bahan Aluminium sebagai pembungkus dan sekaligus sebagai terminal Negatif-nya. Pada umumnya nilai Kapasitor Elektrolit berkisar dari 0.47µF hingga ribuan microfarad (µF). Biasanya di badan Kapasitor Elektrolit (ELCO) akan tertera Nilai Kapasitansi, Tegangan (Voltage), dan Terminal Negatif-nya. Hal yang perlu diperhatikan, Kapasitor Elektrolit dapat meledak jika polaritas (arah) pemasangannya terbalik dan melampui batas kamampuan tegangannya.

6. Kapasitor Tantalum

Kapasitor Tantalum juga memiliki Polaritas arah Positif (+) dan Negatif (-) seperti halnya Kapasitor Elektrolit dan bahan Isolatornya juga berasal dari Elektrolit. Disebut dengan Kapasitor Tantalum karena Kapasitor jenis ini memakai bahan Logam Tantalum sebagai Terminal Anodanya (+). Kapasitor Tantalum dapat beroperasi pada suhu yang lebih tinggi dibanding dengan tipe Kapasitor Elektrolit lainnya dan juga memiliki kapasintansi yang besar tetapi dapat dikemas dalam ukuran yang lebih kecil dan mungil. Oleh karena itu, Kapasitor Tantalum merupakan jenis Kapasitor yang berharga mahal. Pada umumnya dipakai pada peralatan Elektronika yang berukuran kecil seperti di Handphone dan Laptop.

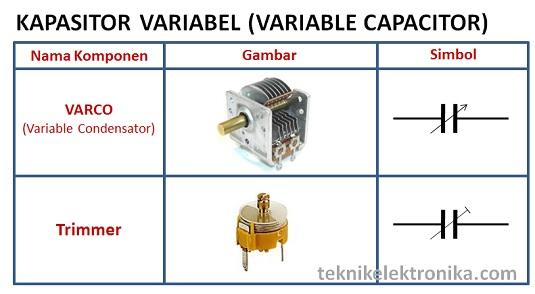

B. KAPASITOR VARIABEL (VARIABLE CAPACITOR)

Kapasitor Variabel adalah Kapasitor yang nilai Kapasitansinya dapat diatur atau berubah-ubah. Secara fisik, Kapasitor Variabel ini terdiri dari 2 jenis yaitu :

1. VARCO (Variable Condensator)

VARCO (Variable Condensator) yang terbuat dari Logam dengan ukuran yang lebih besar dan pada umumnya digunakan untuk memilih Gelombang Frekuensi pada Rangkaian Radio (digabungkan dengan Spul Antena dan Spul Osilator). Nilai Kapasitansi VARCO berkisar antara 100pF sampai 500pF

2. Trimmer

Trimmer adalah jenis Kapasitor Variabel yang memiliki bentuk lebih kecil sehingga memerlukan alat seperti Obeng untuk dapat memutar Poros pengaturnya. Trimmer terdiri dari 2 pelat logam yang dipisahkan oleh selembar Mika dan juga terdapat sebuah Screw yang mengatur jarak kedua pelat logam tersebut sehingga nilai kapasitansinya menjadi berubah. Trimmer dalam Rangkaian Elektronika berfungsi untuk menepatkan pemilihan gelombang Frekuensi (Fine Tune). Nilai Kapasitansi Trimmer hanya maksimal sampai 100pF.

Fungsi Kapasitor dalam Rangkaian Elektronika

Pada Peralatan Elektronika, Kapasitor merupakan salah satu jenis Komponen Elektronika yang paling sering digunakan. Hal ini dikarenakan Kapasitor memiliki banyak fungsi sehingga hampir setiap Rangkaian Elektronika memerlukannya.

Dibawah ini adalah beberapa fungsi daripada Kapasitor dalam Rangkaian Elektronika :

• Sebagai Penyimpan arus atau tegangan listrik
• Sebagai Konduktor yang dapat melewatkan arus AC (Alternating Current)
• Sebagai Isolator yang menghambat arus DC (Direct Current)
• Sebagai Filter dalam Rangkaian Power Supply (Catu Daya)
• Sebagai Kopling
• Sebagai Pembangkit Frekuensi dalam Rangkaian Osilator
• Sebagai Penggeser Fasa
• Sebagai Pemilih Gelombang Frekuensi (Kapasitor Variabel yang digabungkan dengan Spul Antena dan Osilator)

Untuk mengetahui Cara Membaca nilai Kapasitor dan juga cara mengukur / menguji Kapasitor, silakan membacanya di artikel : Cara Membaca dan menghitung Nilai Kode Kapasitor dan Cara Mengukur Kapasitor (Kondensator).
